3月12日長光禹辰發布了Yusense Map+多光譜數據反演軟件，為方便大家更好的了解Yusense Map+，2021年我們將陸續對Yusense Map+各行業模塊的功能和使用進行介紹。
本文是第一期：基于多光譜遙感的常用植被指數計算。
一、技術背景
從植物學角度看，病蟲害、干旱、洪澇、缺肥等在不同脅迫均會影響植被葉片的表面性狀和內在結構，直觀表現為植被的“長勢”不同;在光學遙感層面，不同植被長勢表現為特征波長處的光譜反射率差異。

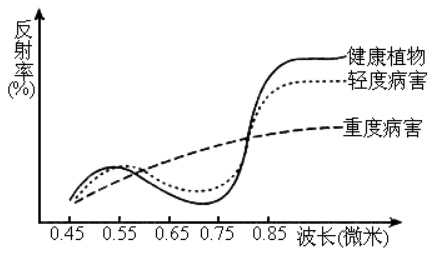

植被光譜特征曲線
由于健康植物葉面在可見光紅光波段有很強的吸收特性，在近紅外波段有很強的反射特性，將不同波段處的反射率經數學方法處理, 即可量化反映植被的狀況。
NDVI是最常用的一種植被指數，由于其可以表征葉片的葉綠素含量，所以常用于描述植被長勢。
NDVI指數圖示例
植被指數作為光譜遙感最基礎的應用成果之一，具有簡單、有效、易理解的優勢，可以滿足一些初級應用場景，應用較為廣泛。
二、指數計算
為了幫助用戶更便捷地完成基于多光譜數據的植被指數計算，Yusense Map+將NDVI、RVI、EVI等常用的植被指數封裝成“指數計算模塊”，通過簡單的流程化操作，即可實現指數計算并生成TIFF格式的柵格影像，并支持色度渲染以及專題圖輸出。
同時，軟件提供“自定義指數”功能，允許用戶根據實際需要，自主定義、編輯指數計算公式。
三、操作流程
Yusense Map+的指數計算操作步驟如下：
指數計算模塊界面
① 打開軟件，選擇拼接、校正后的多光譜反射率影像。
圖層選擇界面
② 勾選要計算的指數。Map+支持同時勾選多個指數，如下圖所示，共勾選了NDVI、EVI與自定義指數。
指數勾選界面
自定義指數時，用戶可以通過填寫指數名稱、指數公式及公式中對應的具體波段生成自定義指數。
自定義指數設置界面
③ 點擊界面右側“
”按鈕，設置輸出路徑后即可得到所計算的指數結果。
指數結果保存路徑設置界面
④ 點擊界面右側“
”按鈕，跳轉至布局視圖，輸出專題圖;并點擊“布局”(下圖紅框所示)“導出成位圖”，即可輸出專題圖。
專題圖輸出界面
提示
①自定義指數時，用戶可通過保存/導入模板功能，批量保存/導入選中影像的自定義指數。
②專題圖中標題、圖例、指北針等地圖要素均可編輯，同時可插入圖片、文本等外部元素。
③柵格數據顯示方式多樣，支持用戶自定義渲染或者分級樣式。
~~~更多細節詳見操作手冊。
四、應用場景
植被指數是光譜遙感的初級應用成果，可以表達地物光譜吸收系數的變化特征，因此對目標物使用合適的指數進行表征，基本可以定性評估植物長勢、水質污染等。
需要指出的是，植被指數與作物收到的脅迫之間不存在嚴格的映射關系。以NDVI為例，雖然其可以描述葉片的葉綠素含量相對高低，但是由于什么原因引起的并無嚴格的理論支撐，所以無法定量、準確地描述非合作目標的理化特性。
五、使用申請
Yusense Map+指數計算模塊具有簡單、高效、可擴展、流程化的特點，有助于用戶實現光譜遙感數據“自采自制自用”，歡迎大家聯系長光禹辰，免費申請使用。
